Как да свържа RV слънчева система?

Окабеляването на слънчева система за RV включва няколко стъпки, включително планиране на системата, избор на компоненти и извършване на инсталацията.

1. Планиране на системата

Оценете вашите нужди от енергия:

• Определете дневната консумация на енергия на вашия RV, като съберете ватчасовете (Wh) на всички електрически уреди и устройства, които планирате да използвате.

Изберете правилните компоненти:

• Слънчеви панели: Изберете панели, които могат да осигурят достатъчно мощност, за да отговорят на вашите нужди.
• Контролер за зареждане: Това регулира напрежението и тока от слънчевите панели, за да се предотврати презареждането на батериите.
• Батерии: Съхранявайте слънчевата енергия за използване, когато слънцето не грее.
• Инверторен: Преобразува постоянен ток от батериите в променлив ток за вашите уреди.
• Окабеляване и конектори: Проводниците и съединителите с подходящ размер са от съществено значение за безопасността и ефективността.

2. Избор на компоненти

Слънчеви панели:

• Монокристалните или поликристалните панели са често срещан избор. Монокристалните панели са по-ефективни но струват повече.

Контролер за зареждане:

• MPPT (Maximum Power Point Tracking) контролерите са по-ефективни от PWM (Pulse Width Modulation) контролерите.

Батерии:

• Батерии с дълбок цикъл, като AGM, Gel или Lithium-ion, са предпочитани за соларни системи.

Инверторен:

• Изберете инвертор с чиста синусоида за чувствителна електроника.

3. Стъпки за инсталиране

Монтирайте слънчевите панели:

• Монтирайте панелите на покрива на вашия RV: Разположете ги там, където ще бъдат изложени на максимална слънчева светлина, обикновено обърнати към най-слънчевата страна.
• Свързване на панелите заедно: Ако имате няколко панела, свържете ги последователно или паралелно в зависимост от изискванията за напрежение и ампераж.
  • Серия връзка увеличава напрежението, като същевременно запазва тока същия.
  • Паралелна връзка увеличава ампеража, като същевременно поддържа напрежението същото.
• Прокарайте кабелите от панелите до контролера за зареждане, като се гарантира, че са обезопасени и защитени от елементите.

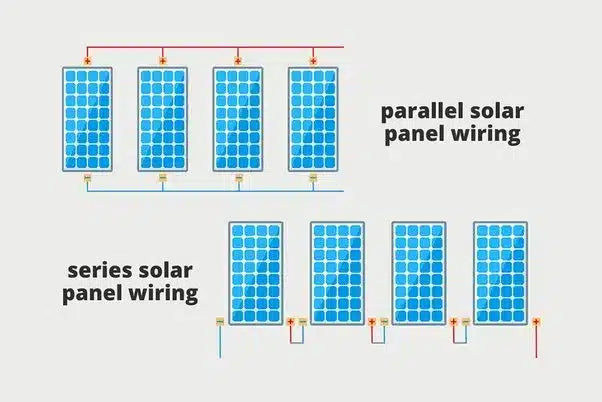

Серия слънчеви панели за RV и диаграми на паралелно окабеляване

Инсталирайте контролера за зареждане:

• Монтирайте контролера за зареждане вътре в RV, близо до батерията, за да минимизирате загубата на напрежение.
• Свържете положителния (червен) проводник от слънчевите панели към положителния извод на зарядния контролер.
• Свържете отрицателния (черен) проводник от слънчевите панели към отрицателния извод на зарядния контролер.
• Свържете контролера за зареждане към батерията:
  • Положителен от контролера за зареждане към положителния извод на батерията.
  • Отрицателен от контролера за зареждане към отрицателния извод на батерията.
  • Не забравяйте да поставите предпазител или прекъсвач на положителния проводник между контролера за зареждане и батерията за защита.

Схема на свързване на контролера за зареждане, свързващ слънчевия панел и батерията на RV

Свързване на батериите:

• Изберете правилния тип батерия (AGM, гел или LiFePO4) в зависимост от вашия бюджет и енергийни нужди.
• Свържете батериите заедно последователно или паралелно, въз основа на изискванията за напрежение и амперчас (Ah) на системата.
  • За 12V системи обикновено се използват 1-4 батерии паралелно.
  • За 24V или 48V системи батериите могат да бъдат свързани последователно.

Диаграми на серийни батерии за RV и паралелни кабели

Свържете инвертора:

• Инсталирайте инвертора вътре в RV на добре проветриво място.
• Свържете инвертора към батерията:
  • Прикрепете положителните и отрицателните проводници от батерията към клемите на инвертора.
  • Уверете се, че входното напрежение на инвертора съответства на акумулаторната система (12V, 24V и т.н.).
• Заземете инвертора към шасито на RV за безопасност.

Схема на свързване на RV инвертор, свързан към RV батерия

Системна интеграция:

1. AC/DC Разпределение: Свържете променливотоковия изход на инвертора към панела на променливотоковия прекъсвач на вашия RV.
2. Монитор: Инсталирайте монитор за батерията, за да следите производителността на вашата система и здравето на батерията.

4. Тестване и поддръжка

Първоначално тестване:

• Проверете всички връзки.
• Измерете напрежението и се уверете, че системата функционира правилно.
• Наблюдавайте системата за няколко дни, за да сте сигурни, че всичко работи според очакванията.

Редовна поддръжка:

• Почиствайте слънчевите панели редовно, за да поддържате ефективност.
• Проверявайте периодично всички връзки и кабели за износване.
• Следете здравето на батерията и сменете батериите, ако е необходимо.

Електрическа схема

Опростена електрическа схема може да ви помогне да визуализирате връзките:

Съвети

• Безопасността на първо място: Винаги следвайте указанията за безопасност, когато работите с електрически компоненти.
• Правилно оразмеряване: Уверете се, че всички компоненти са с подходящ размер за вашите нужди от захранване.
• Документация: Съхранявайте подробни записи на вашата система, включително спецификациите на компонентите и електрическите схеми.

Следването на тези стъпки ще ви помогне успешно да окабелите вашата RV слънчева система, осигурявайки надеждна и възобновяема енергия за вашите пътувания.
